一、产品概述
RS232/485/422转光纤串口1进4出光纤集线器（又称星型连接光纤收发器）是一种将传统串口信号（RS232、RS485、RS422）转换为光纤信号，并支持1路串口输入、4路光纤输出的工业级通信设备。该设备采用星型拓扑结构，实现串口数据在光纤网络中的点对多点传输，广泛应用于电力、交通、工业自动化等领域。
二、核心功能与特点
- 多协议兼容：支持RS232、RS485、RS422三种串口标准，可自动识别或通过拨码开关选择，适应不同设备需求。
- 1进4出星型连接：主机串口信号经转换后，通过4路光纤端口同时发送至4个远端节点，实现星型广播或主从通信。
- 光纤传输优势：采用光缆传输，抗电磁干扰、防雷击、隔离地环流，传输距离可达20公里以上（单模光纤），速率最高可达1Mbps以上。
- 工业级设计：支持宽温工作（-40℃~85℃），导轨或壁挂安装，冗余电源输入，确保恶劣环境下的可靠性。
- 即插即用：无需软件配置，透明传输，支持热插拔，维护简便。
三、典型应用场景
- 电力系统：变电站自动化、配网监控，将RS485电表数据通过光纤星型汇聚至主站。
- 交通控制：高速公路收费站、隧道PLC控制，1个控制中心连接4个路口设备。
- 工业自动化：工厂车间多台RS232/422设备联网至中央控制器。
- 安防监控：门禁、报警主机通过光纤扩展至多个分控点。
- 数据采集：传感器网络、环境监测站，将串口数据远传并分支。
四、技术参数（示例）
| 项目 | 参数 |
|------|------|
| 串口类型 | RS232/485/422（可选） |
| 串口速率 | 0~1Mbps自适应 |
| 光纤接口 | 4路（SC/FC/ST可选） |
| 光纤类型 | 单模/多模 |
| 传输距离 | 多模2km，单模20km（可定制更远） |
| 工作电压 | DC 9~36V或AC 220V |
| 工作温度 | -40℃~85℃ |
| 防护等级 | IP30（可选IP40） |
| 安装方式 | 35mm导轨/壁挂 |
五、星型连接工作原理
星型连接光纤集线器内部包含一个串口收发器和多个光纤收发模块。主机串口数据被转换为光信号后，通过光分路器或独立驱动电路复制到4个光纤端口，每个端口连接一个远端光纤收发器（或直接连接光端机）。远端设备接收光信号并还原为串口信号，实现数据广播或轮询。反向数据传输时，任一远端的光信号可回传至主机串口，通常采用时分复用或主从协议避免冲突。
六、厂家与价格参考
北京亿博天地商贸有限公司是专业从事串口光纤通信产品的供应商，提供上述RS232/485/422转光纤1进4出集线器及各类光纤收发器。价格根据配置不同有所差异：
- 多模型（2km）：约800~1500元
- 单模型（20km）：约1200~2500元
- 带网管/冗余电源：2000~4000元

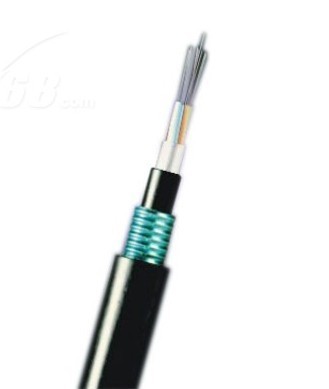

批量采购或定制需求可联系厂家获取详细报价。光缆作为配套传输介质，需根据距离选择单模或多模光纤。
七、选型与使用建议
- 确认远端设备串口类型及数量，选择对应协议的集线器。
- 根据传输距离选择光纤模块：短距离（<500m）用多模，长距离用单模。
- 注意光纤接口类型匹配（SC/FC/ST），建议统一。
- 若远端设备也是串口，每路需配对单路光纤收发器；若远端为光口设备可直接连接。
- 确保电源稳定，建议采用冗余供电以提高系统可用性。
- 注意光缆弯曲半径，避免过度弯折造成衰减。
八、
RS232/485/422转光纤串口1进4出光纤集线器星型连接光纤收发器是解决串口设备远距离、多节点、抗干扰通信的理想方案。通过光缆实现星型拓扑，既保留了串口协议的简单性，又发挥了光纤传输的可靠性。北京亿博天地商贸提供的高性价比产品，可满足各类工业现场需求。如需更多信息或报价，请咨询厂家。
